Kvalitet gennem enkelhed

Kvalitet gennem enkelhed

Opstrengning af ketsjere er en mekanisk proces, der bedst kan udføres med et mekanisk system. Stringway har brugt 2 simple og stærkt pålidelige mekaniske komponenter til deres mekaniske maskiner i mange år - vægtloddet og fjederen.

M-maskinerne har siden 1984 brugt det automatiske vægtlodssystem, og den fodbetjente MS200 har brugt en fjeder som "drivsystem" siden 1992.

Den lette vægt MS140 bruger også et fjedersystem som "drivkraft". Dette system er meget enkelt og nemt at kalibrere af brugeren samt ultra pålidelig.

Indledning

Når et komplet nyt produkt er lanceret, er det vigtigt for potentielle kunder at forstå, hvad de køber.

Vores lette vægtlodsmaskine MS140 er helt ny på mange måder, så vi ønsker at forklare maskinens funktioner og muligheder.

En vigtig regel for tekniske produkter er: "Jo enklere jo bedre".

Hvordan virker det / principperne...

Den konstante trækstrammer

Princippet for MS140-strammeren er meget simpel og nøjagtigt det samme som for MS200, som vi har produceret siden 1992.

Når løftestangen med vægtloddet løftes, er fjederen "belastet med kraft", og strengen spændes af denne kraft efter at strengen klemt fast i spændehovedet. Spændingshovedet er altid låst i startpositionen. På L-modellen udløses denne lås automatisk, når en streng er fastspændt. N-modellen har en knap for at udløse låsen.

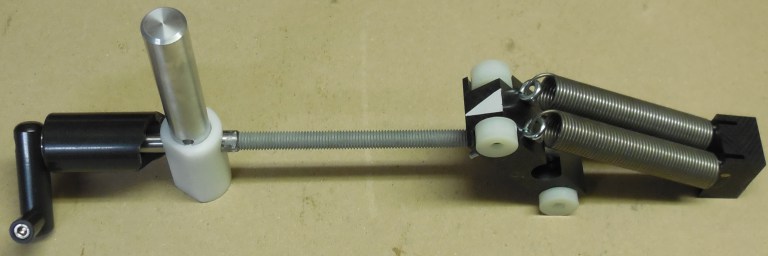

Nedenstående billede viser det komplette drivsystem til MS140

Det konstante stræk er perfekt og uden overskridelse.

Fordi systemet altid vil være i balance med spændingen i strengen, vil hvert lille tab af spænding blive kompenseret af strammeren, hvilket resulterer i en perfekt konstant trækkraft. En fjederstrammer kan ikke overskride spændingen som mange elektroniske maskiner gør.

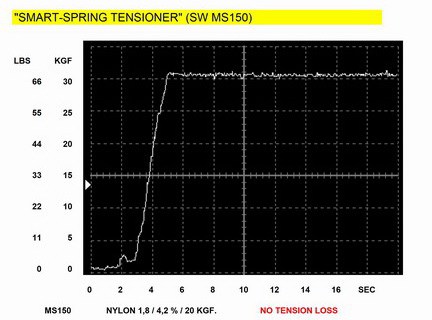

Denne graf viser, hvor præcis en fjederstrammer kan fungere.

En fjeder er et meget pålideligt og holdbart "drivsystem".

Det er meget vigtigt, at fjedrene ikke taber kraft under deres lange levetid. Derfor er fjedrene "overdimensioneret" for den kraft, de skal levere. Det samme princip blev brugt i den fodbetjente MS200, og der er stadig maskiner i brug bygget i 1992 uden at udskifte fjedrene.

Nem kalibrering.

Det er meget nemt for opstrengeren at kalibrere strammeren med kalibreringsskruen for at opnå maksimal nøjagtighed.

Ketsjer montering med direkte understøtning og stivheden af drejebordet

Hovedopgave for ketsjerunderstøtningen er at forhindre ketsjeren i at blive kortere under belastningen af de spændte main-strenge.

Sammenlignet med andre drejeborde er principperne for MS140-fastgørelsesanordningen (craddle) ganske anderledes:

Med de fleste fastgørelsesanordninger er "tårnene" fastspændt på "bjælken" (beam), og friktionen skal forhindre støtterne i at bevæge sig indad.

Kræfterne fra main-strengernes forårsager en bøjningsbelastning på "bjælken", som vil bøje "bjælken" under denne belastning.

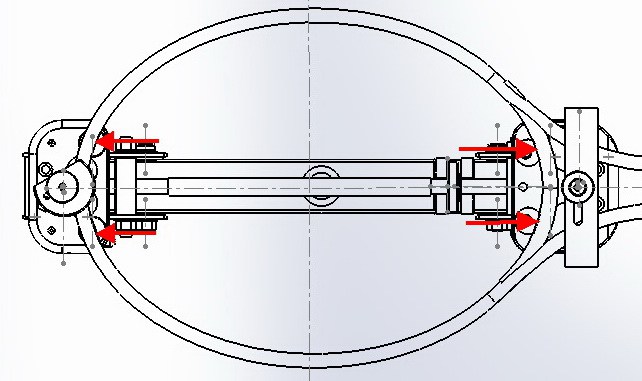

På MS140-fastgørelsesanordningen overføres kræfterne fra main-strengene til spindlen af styrearmene.

Dette resulterer i en pressekraft i spindlen og en trækkraft i rammen af fastgørelsesanordningen. Dele er meget stærkere mod der trækker og presser end mod bøjningskræfter.

Derfor er denne fastgørelsesanordning meget stiv og meget lettere.
Skruespindlen gør det også muligt at justere ketsjerunderstøtningen meget præcist ved størrelsen af ketsjerhovedet.

Understøtning af ketsjer.

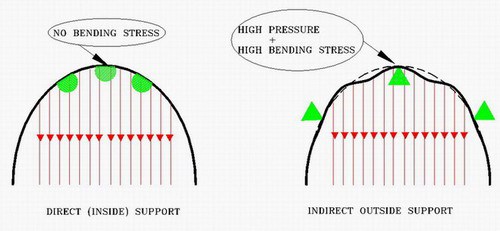

Opstrengningsmaskiner har enten direkte eller indirekte ketsjerunderstøtninger. Direkte understøtninger arbejder direkte mod indersiden af rammen imod kræfterne i main-strengene.

Indirekte støtter arbejde mod ydersiden af ketsjerrammen og forhindrer den i at blive bredere.

Dette dokument viser "berømte" maskiner med direkte understøtninger:

https://www.prospeed.dk/img/cms/DIRECT-support-machines.pdf

MS140 har en 4-punkts direkte ketsjerunderstøtning.

MS140 er også tilgængelig med den 'normale' 5-punkts direkte ketsjerunderstøtning, men denne version passer ikke i rejsekufferten.

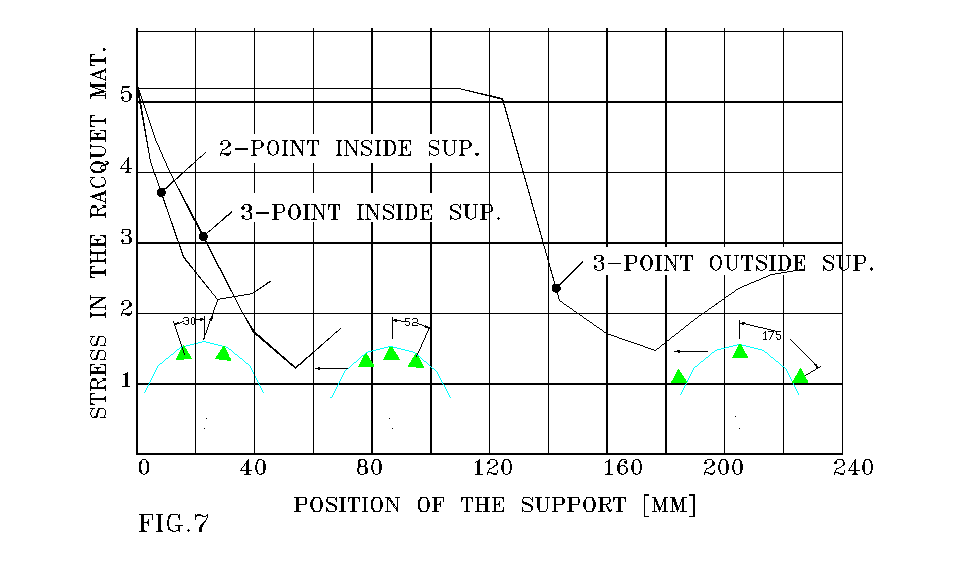

Denne graf viser spændingen i ketsjermaterialet med forskellige typer ketsjerunderstøtninger. Det viser, at meget enkle 2-punkts indvendige understøtninger giver en meget god støtte, og at med en ekstern (indirekte) understøtning er stressen i ketsjeren stærkt afhængig af understøttelsens position.

Klemmerne

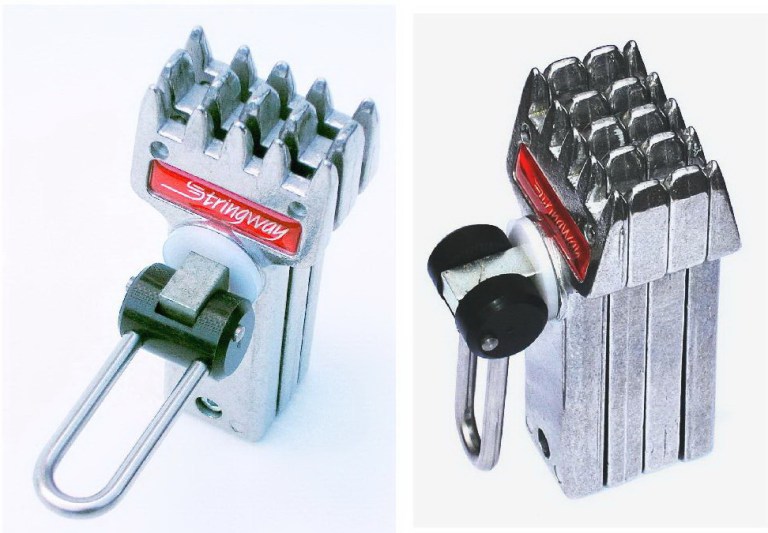

MS140'erne leveres med løse Stringway klemmer, som er ret berømte og sælges i store antal til ejere af andre opstrengningsmaskiner.

Klemmernes kvalitet er med til at bestemme om nøjagtigheden af opstrengningsjobbet. Vigtige kvaliteter er at forhindre strengen i at glide og for at minimere bevægelsen af klemmen i det øjeblik, at spændingen er overtaget fra strammeren (drawback).

Den generelle mening om løse klemmer er, at de taber mere spænding end faste klemmer, hvilket sandsynligvis er rigtigt for løse dobbelt klemmer.

Men det er bestemt ikke sandt for vores løse tredobbelte klemmer af to grunde:

  • De tredobbelte klemmer fastholder 3 main-strenge samtidigt, så "drawback" er mindre end med dobbeltklemmen.
  • Sammenlignet med faste klemme systemer er der ingen "lækage" for at spændingen lækker en vej til styresystemet.

MS140'erne er tilgængelige med triple eller dobbelt flyvende klemmer.

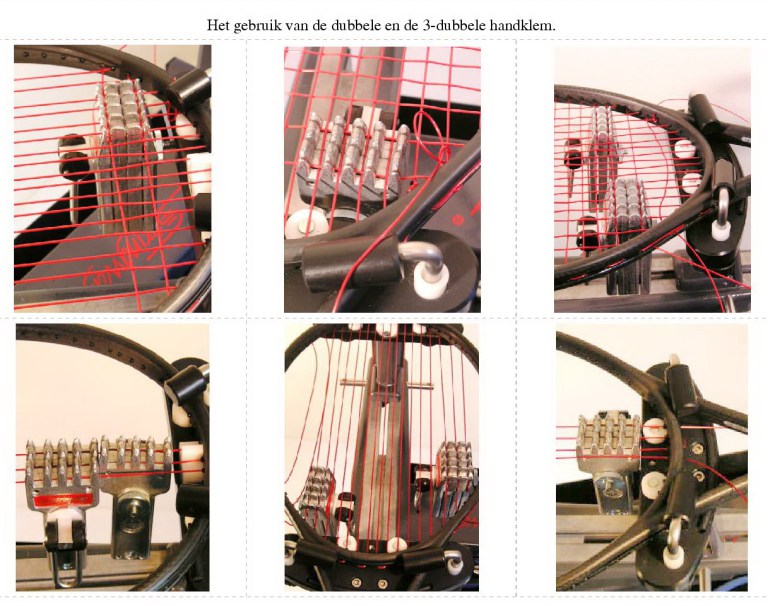

Nedenstående billeder viser, hvordan klemmerne anvendes i forskellige situationer.
